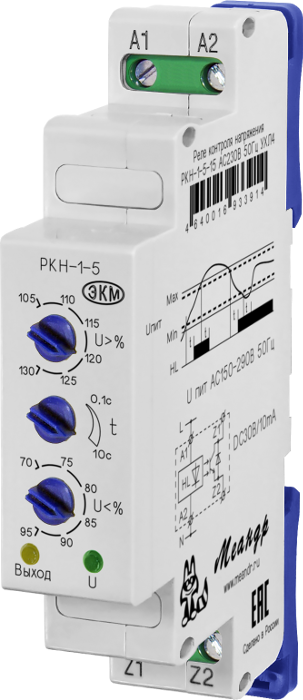

Реле контроля однофазного напряжения РКН-1-5-15 с оптронным выходом

  • Оптронный выход 300мА/DC30В
  • Регулируемый порог на снижение напряжения – 30…+20%
  • Регулируемый порог на повышение напряжения – 20…+30%
  • Регулируемая задержка срабатывания 0,1…10с
  • Не требует дополнительного напряжения питания
  • Корпус шириной 18мм
НАЗНАЧЕНИЕ РЕЛЕ
 Реле контроля напряжения РКН-1-5-15 предназначено для отключения электрооборудования при пониженном или повышенном напряжении. Питание реле осуществляется от контролируемого напряжения, отдельного напряжения питания не требуется.
КОНСТРУКЦИЯ РЕЛЕ
 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715 — 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели расположены: поворотный переключатель установки верхнего порога срабатывания «верхн.Uн.%», поворотный переключатель установки задержки времени срабатывания, поворотный переключатель установки нижнего порога срабатывания «нижн.Uн.%», зелёный индикатор включения напряжения питания «U», жёлтый индикатор электронного ключа с гальванической развязкой «HL».
РАБОТА РЕЛЕ
 При подаче питания, если установлена задержка срабатывания «t» и напряжение сети находится в диапазоне между установленными порогами, по окончании отсчёта времени задержки, электронный ключ откроется и загорится жёлтый индикатор «HL». Если напряжение сети вышло за пределы уставки, по окончании отсчёта времени задержки срабатывания, электронный ключ закрывается и индикатор «HL» гаснет. После возвращения напряжения сети в пределы уставки, электронный ключ открывается по окончании задержки срабатывания.
 Подготовка изделия к работе:
  1. Установите верхний порог срабатывания в положение «+30%», нижний порог — в положение «-30%» и минимальную задержку срабатывания «0,1с».
  2. Подключите к клеммам «А1» и «А2» контролируемое напряжение, а к клеммам «Z1», «Z2» исполнительные цепи.
  3. Подайте напряжение питания и убедитесь, что включены оба индикатора «U» и «HL».
  4. Установите необходимые задержку и пороги срабатывания реле.



ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Габаритные размеры реле в корпусе 18*93*62мм
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РКН-1-5-15
Параметр Ед.изм. РКН-1-5-15 AC230В
Номинальное напряжение питания, Uном
В
АС230
Максимальное допустимое напряжение питания
В
300
Минимальное допустимое напряжение питания
В
160
Регулируемый порог перенапряжения от Uном % -20…+30
Регулируемый порог снижения напряжения от Uном % -30…+20
Точность установки порогов напряжения
%
 5
Точность измерения
%
2
Гистерезис напряжения порогов срабатывания
%
5
Регулируемая задержка срабатывания с 0,1…10
Мощность, потребляемая от сети, не более
ВА
4
Максимальный ток нагрузки
мА
300
Максимальное напряжение нагрузки В DC30
Тип выхода электронный ключ с гальванической развязкой
Диапазон рабочих температур 0С
-25…+55 (УХЛ4)
Температура хранения
0С
-40…+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) УХЛ4
Степень защиты по корпусу/по клеммам IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89 2
Относительная влажность воздуха % до 80 (при 250С)
Высота над уровнем моря м 2000
Рабочее положение в пространстве произвольное
Режим работы круглосуточный
Габаритные размеры
мм
18х93х62
Масса кг 0,055
